Nº6 CONMUTADA DE TRES SITIOS.

             Esquema funcional co cocodrile:

Esquema funcional con proficad:

FUNCIONAMIENTO:este esquema representa un punto de luz conmutado desde 3 sitios.Si pulso C1 la corriente la dara paso por un lado de los dos hasta C2, el de cruze, podra estar en las dos posiciones diferentes pero en ambos la corriente pasara hasta el C3, esta en el camino por el que pasa la corriente, la bombilla se encendera y la corriente ira hasta el neutro.Si cualquier conmutador se desplaza la corriente se interrumpira haciendo que la bombilla se apague.

Nº5 - INSTALACIÓN ELÉCTRICA DE UN PUNTO DE LUZ DE LUZ DESDE DOS PUNTOS DIFERENTES

Esquema funcional

Esquema funcional

Funcionamiento

-Este esquema representa un punto de luz conmutado desde dos sitios.

-Si pulsas el conmutador C1 la corriente pasa por un lado hasta es C2 y si el C2 esta puesto en el mismo lado del C1 funcionará, pero si vuelvo a accionar el conmutador C1 o C2 la corriente no dará paso y no llegara al cable neutro.

Nº4 - INSTALACIÓN DE DOS PUNTOS DE LUZ EN SERIE.

Esquema funcional

Esquema unifilar

Esquema multifilar

Esquema de medidas

Esquema funcional

Funcionamiento
-Este esquema representa dos puntos de luz en serie.
-Al accionar el interruptor S1 la tensión circula desde la fase hasta las dos lámparas y después al retorno.

VT: 230V
VLA1:152V
VLA2:58V
IT: 0.08mA
ILA1: 0.08mA
ILA2: 0.08mA

Nº3 - INSTALACIÓN DE DOS PUNTOS DE LUZ ENPARALELO.

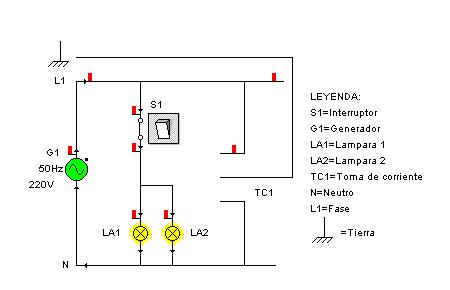

1)Esquema funcional con el cocodrile.

Este esquema representa el esquema funcional con el cocodrile de dos puntos de luz en paralelo.

2)Esquema funcional con el proficad.

Este esquema representa dos puntos de luz en paralelo con una toma de corriente.

3)Esquema unifilar.

Este es el esquema multifilar de dos puntos de luz en paralelo con una toma de corriente.

4)Esquema multifilar.

Este es el esquema multifilar que representa dos puntos de luz en paralelo con una toma de corriente.

5)Funcionamiento.

• Estos esquemas representan la instalación de dos puntos de luz en paralelo.

• Al pulsar el interruptor S1 la corriente circula desde la fase hasta dos puntos de luz que si quitas una lampara la otra sige funcionando, hasta el neutro. Si vuelvo a pulsar el interruptor S1 la corriente se interrumpe y los puntos de luz no se encienden.

Nº2. INSTALACIÓN DE UN PUNTO DE LUZ Y UNA TOMA DE CORRIENTE Y PROTECCIÓN

Esquema funcional

Esquema unifilar

Esquema multifilar

Esquema de medidas

Esquema funcional

Funcionamiento

-Este esquema representa un punto de luz y una toma de corriente.
-Al pulsar el interruptor S1 la tensión circula desde la fase hasta la lampara y después al retorno.En la toma de corriente salen tres cables, neutro, fase y tierra, empalmados con los neutro, fase, tierra principales.

Nº1. INSTALACIÓN ELÉCTRICA DE UN PUNTO DE LUZ

Esquema funcional

Esquema funcional














Funcionamiento

Este esquema representa la  instalación de un punto de luz simple.
La tensión de red es una corriente alterna monopásica a 220 V con protección de tierra.
Su funcionamiento es como sigue:
Al accionar el interruptor S1 la corriente eléctrica circula desde la fase hasta el hilo de retorno, pasando por la lámpara, con lo cual la lámpara se enciende. Si vuelvo a accionar el interruptor S1, se corta la corriente del circuito y la lámpara se apaga.
